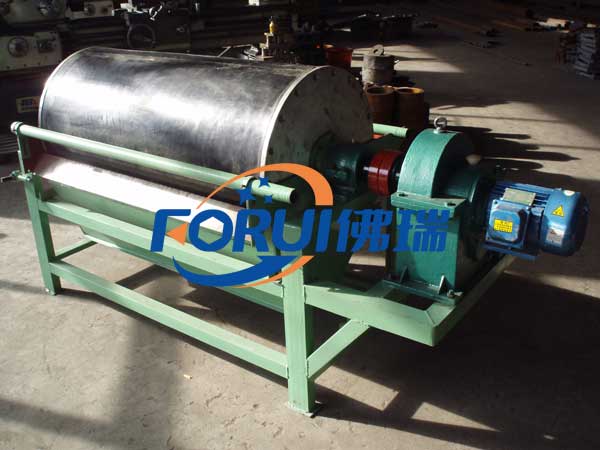

永磁筒式磁选机


一、CTB永磁筒式磁选机简介:
    永磁筒式磁选机主要用于磁性物料的分选,利用物料与废料的磁性差别在设备内进行磁性分选,主要用于磁铁矿选矿的粗,精选。
    永磁筒式磁选机磁系由锶铁氧体磁块组成。磁极极性沿圆周交变。磁系包角与磁极数,极面宽度和极隙宽度有关,通常为106-135°。磁系偏角为15-20°,磁系偏角可以调节。
    永磁筒式磁选机的槽体是半逆流形。槽体靠近磁系部位用非导磁材料,其余用普通钢板制造。槽体下部为给矿区,其中有喷水管,用来调节矿浆浓度并使矿粒分散,有利于提高分选指标。
二、永磁筒式磁选机优势:
1、外形美观大方,性能稳定可靠。
2、技术成熟,故障率低。
3、设备占地面积小,对磁性矿物的分选效果好。
4、是磁铁矿选矿不可缺少的设备之一。
三、磁选机技术参数:

型号

CTB,CTS

滚筒尺寸

(mm)

筒体表面磁感应强度(mT) 处理能力

电机功率

(KW)

筒体转速

(r/min)

总重

(Kg)

磁极几何中心值 扫选区平均值 最高磁感应强度 T/h m3/h
612 Φ600*1200 120 145 170 10-20 32 1.5 40 990
618 Φ600*1800 120 145 170 15-30 48 2.2 40 1330
718 Φ750*1800 120 155 180 20-45 72 3 35 2100
918 Φ900*1800 148 165 190 25-55 90 4 28 2800
924 Φ900*2400 148 165 190 35-70 110 4 28 3000
1021 Φ1050*2100 148 165 190 45-88 140 5.5 22 4000
1024 Φ1050*2400 148 165 190 52-100 160 5.5 22 4500
1224 Φ1200*2400 160 240 300 82-120 192 7.5 19 5800
1230 Φ1200*3000 148 165 190 80-150 240 7.5 19 6500
1530 Φ1500*3000 190 240 300 90-170 270 11 14 7000
1540 Φ1500*4000 190 240 300 115-220 350 11 14 8000
